MATLAB App Designer入门实战(三)
阅读量:226 次
发布时间:2019-02-28

本文共 1671 字,大约阅读时间需要 5 分钟。

这期文章中的问题虽然比较少,但是综合性较强。

系列文章目录:

入门实战第三弹——连连看小游戏App

目录

13.在APP Designer获取文件夹内所有图片链接

dir函数在APP Designer中依旧可以用,例如我们想要获得名为’图片‘文件夹中的所有jpg图片的链接,则可以通过以下步骤:

path=‘图片文件夹的链接地址’;

例如:
path=‘E:\MATLAB\R 2019b\bin\连连看\图片’;

通过dir函数获取jpg图像的所有信息

picInformation=dir(fullfile(path,’*.jpg’));

提取其中第i张图的名称并合成完整路径:

picPath=[path,’’,picInformation(i).name];

14.如何确定鼠标点击图片的序号

这个问题的提出是因为连连看足足有6x8=48张图片

↓↓↓↓↓↓ ↓↓↓↓↓↓ ↓↓↓↓↓↓ ↓↓↓↓↓↓ ↓↓↓↓↓↓
在这里插入图片描述

满足以下两个条件的图片组在被点击时很难确定其序号

  • 图片量很大
  • 图片的位置并不整齐

这时候我们很轻易地就有一个想法,我们为什么不把图片做成按钮?要实现这个功能我们便考虑使用UIimage的ImageClicked回调,但是有一个问题,就是图片量很大,我们就需要批量创建图片,但是批量创建的图片需要写在startupFcn中,startupFcn中创建的控件无法直接为其创立回调,这时候又要用到问题10中的虚控件,创造一个不可视的UIimage控件增添回调,并让批量创建的控件与其共享一个回调,步骤如下:

一 在startupFcn中批量创建控件并赋予属性
在这里插入图片描述
二 拖拽创造UIimage对象并隐藏

.

.

三 为虚控件增添回调并让批量创建控件与其共享回调

.
像上期说的一样自主创建的控件要增添回调需要借用
createCallbackFcn,因此我们可以在循环中加一行

set(app.drawPicHdl(i,j),'ImageClickedFcn',createCallbackFcn(app, @VirtualImageClicked, true))

在这里插入图片描述


这时候我们观察一下创建的回调的结构:

发现通过UIimage对象创建的回调不像通过image对象创建的回调一样具有object输入变量,但是所幸还有一个event可以做一下文章,我们查看一下event的属性发现:
发现它具有一个Source属性,指向的正是原图形对象,而原图形对象能够作为有效地辨别序号的信息有:

  • Tag : 标签
  • UserData : 用户数据
  • Position : 图形位置

这仨属性能够用来分开哪个图是哪个图,我Tag其实用的比较多,但是如果你的序号形式为数对的话,会发现,UserData真香。

四 为控件增添UserData属性

就多写一行呗,美滋滋
在这里插入图片描述
这样我们就可以在ImageClicked回调,通过:

event.Source.UserData

了解到到底点击了哪个图片了:

在这里插入图片描述

15.如何在图片上方绘制线条

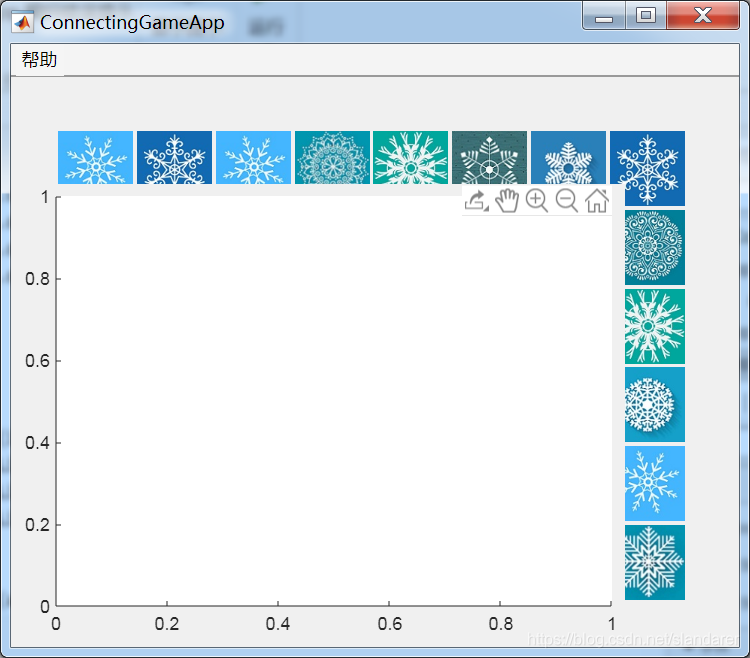

当UIAxes在UIimage或其他控件下面时,画出的图像也是在UIimage或其他控件下面,当UIAxes在他们上面时 ,便会出现以下状况:

在这里插入图片描述

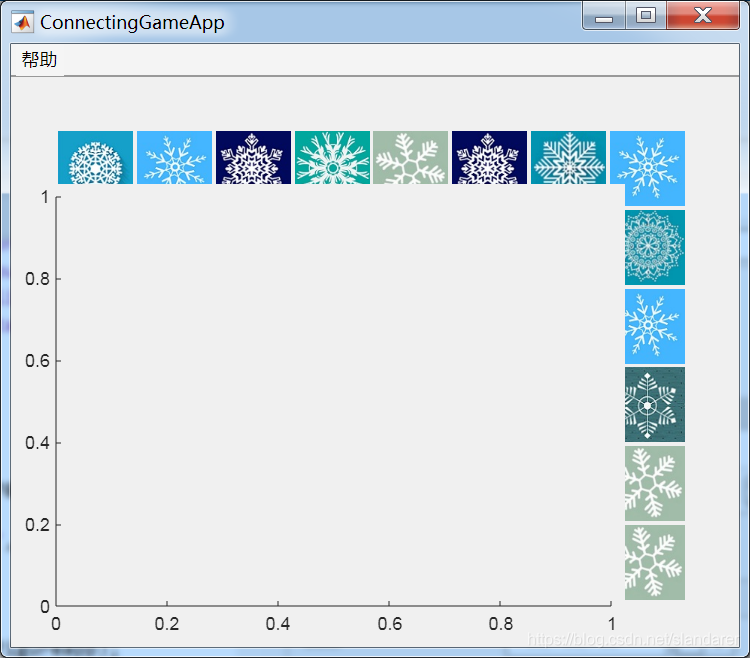

我们很自然的想到如果把它调成透明的不就好了,但是很遗憾我们发现,中间白色区域可以调成无色的:
在这里插入图片描述
但是背景色除了无色啥颜色都能调。。。。。。。。。。。。。‘。。。。。。。。。。。。。
在这里插入图片描述

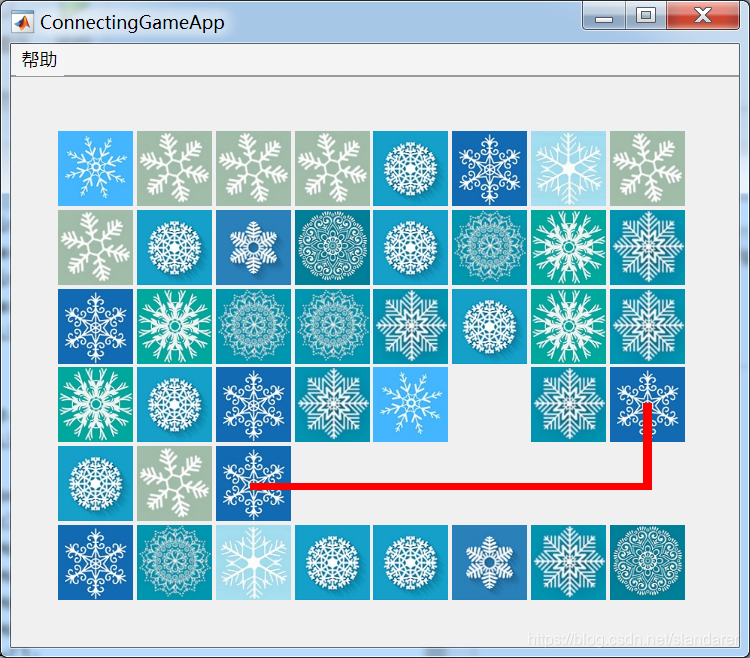

直接画曲线的想法算是破灭了,但我们。。。。。。还有另一个想法那就是。。。。。uilabel,没错就是能写字能变色的小标签,直线可不就是一个窄窄的长方形嘛(捂脸),不过需要注意的是uilabel也是有边框的,而且左右和上下边框宽度还不一样,这就需要在作图时适当调整数据,通过uilabel我们就能实现连连看的连线功能啦:
在这里插入图片描述
在这里插入图片描述


相信认真看完这篇文章的你已经有了还原该mlapp文件的能力,在这里提供m版和mlapp版的连接:

MATLAB 连连看小游戏m文件链接:
MATLAB 连连看小游戏mlapp文件链接:
